Ein präziser Arm für Zwergenroboter

Roboter mit beweglichen Armen sind uns allen ein Begriff. Sie stehen in Industriehallen, wo sie mechanische Arbeiten verrichten. Sie lassen sich programmieren, und ein einzelner Roboter kann für vielfältige Arbeiten verwendet werden.

Bisher wenig bis gar nichts mit solchen Robotern zu tun hatten Minisysteme, in denen winzige Flüssigkeitsmengen durch feine Kapillaren fliessen und die Forschende beispielsweise für die Labordiagnostik entwickelt hatten. Mikrofluidik oder Lab-​on-a-Chip werden solche Systeme genannt. In der Regel sind es externe Pumpen, welche die Flüssigkeit durch Mikrofluidik-​Chips bewegen. Solche Systeme sind bis heute nur schlecht automatisierbar, und die Chips müssen für jede Anwendung spezifisch entwickelt und hergestellt werden.

Wissenschaftler unter der Leitung von ETH-​Professor Daniel Ahmed vereinen nun klassische Robotik und Mikrofluidik. Sie entwickelten ein Gerät, das Ultraschallwellen nutzt und das an einem Roboterarm befestigt werden kann. Es eignet sich für vielfältige Mikrorobotik-​ und Mikrofluidik-​Anwendungen und lässt sich auch nutzen, um solche Anwendungen zu automatisieren. Über diese Entwicklung berichteten die Wissenschaftler in der Fachzeitschrift «Nature Communications».

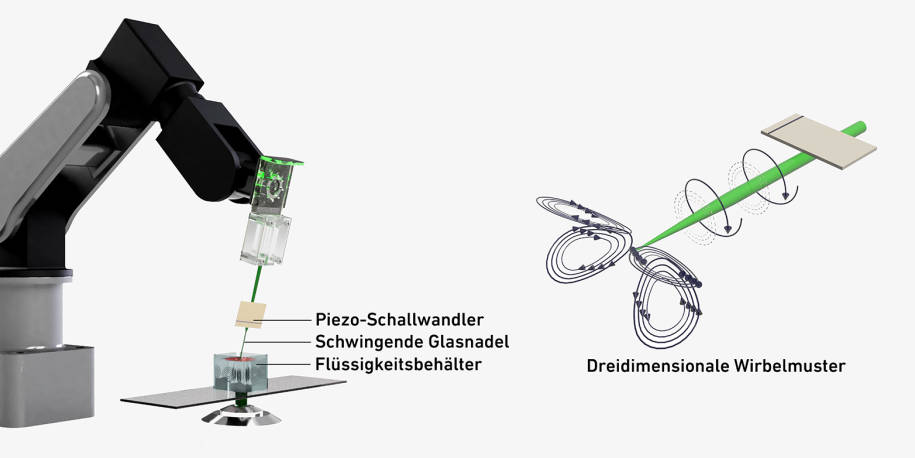

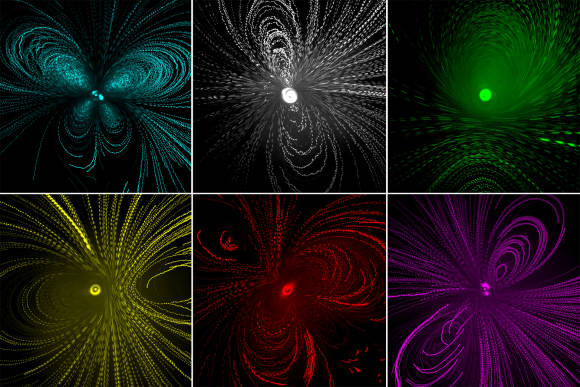

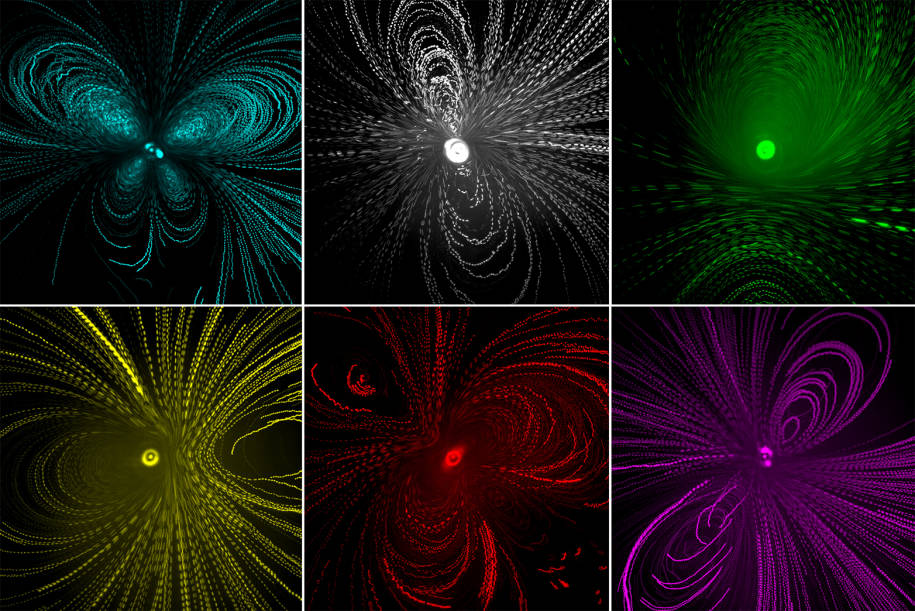

Das Gerät besteht aus einer dünnen und spitzen Glasnadel sowie aus einem piezoelektrischen Schallwandler, der die Nadel in Schwingung versetzt. Ähnliche Schallwandler kommen zum Beispiel auch in Lautsprechern, bei der Ultraschallbildgebung oder in professionellen Zahnreinigungsgeräten zum Einsatz. Die ETH-​Forscher können bei ihrer Glasnadel die Schwingungsfrequenz variieren. Tauchen sie die Nadel in eine Flüssigkeit, erzeugt die Nadel darin ein dreidimensionales Muster aus mehreren Wirbeln. Das Muster hängt von der Schwingungsfrequenz ab und kann entsprechend gesteuert werden.

Die Forscher konnten damit mehrere Anwendungen zeigen: Erstens war es ihnen möglich, winzige Tropfen hochviskoser Flüssigkeiten zu mischen. «Je viskoser Flüssigkeiten sind, desto schwerer lassen sie sich mischen», erklärt ETH-​Professor Ahmed. «Mit unserer Methode gelingt dies aber gut, weil wir damit nicht nur einen Wirbel erzeugen, sondern die Flüssigkeiten mit einem komplexen dreidimensionalen Muster aus mehreren starken Wirbeln effizient mischen können.»

Zweitens konnten die Wissenschaftler Flüssigkeiten durch ein Mini-​Kanalsystem pumpen, indem sie ein bestimmtes Muster von Wirbeln erzeugten und die schwingende Glasnadel nahe an die Kanalwand platzierten.
